ZKRVAC、ZKRVACH充氣柜環網柜(SF6氣體絕緣柜)

ZKRVAC、ZKRVACH充氣柜氣體絕緣型環網柜是一款全絕緣、全密封型小型化環網柜。ZKRVAC、ZKRVACH充氣柜采用 SF6 氣體作為絕緣介質，可有效抵御外界惡劣環境的影響，憑借其良好的性能表現廣泛應用于12至40.5kV電網系統。

ZKRVAC、ZKRVACH充氣柜核心功能

操作安全、運行可靠

具備邏輯性的機械及電氣聯鎖功能，有效防止誤操作；

可實現完全關門操作，保障安全；

采取完善的接地系統設計，確保接觸界面零電位；

采取密封隔室設計，有效避免帶電操作。

設計靈活、深度定制

ZKRVAC、ZKRVACH充氣柜模塊化設計，可通過模塊單元的自由組合實現定制；

設計充分考慮線纜安裝空間需求，安裝簡單方便；

額定電壓可根據需求定制為 12 kV/ 24 kV/40.5kV。

品質保證、運行穩定

每年氣體泄露率低于0.05% ，可確保超過 30 年壽命周期內的穩定運行；

主箱體防護等級高達 IP67，配合屏蔽型電纜配件，可有效抵御洪水浸泡，確保在戶外惡劣環境下的穩定運行；

通過 GB及IEC標準認證。

ZKRVAC充氣柜產品特點

性能參數優異

SF6絕緣,三工位開關

耐候性強

組合靈活,擴展方便

滿足五防要求

安全可靠

電動升級方便

先進的三維設計及仿真技術

完善的檢測設備

免維護：

主開關室為采用不銹鋼板焊接而成的密封箱體，把負荷開關、接地開關及母線等一次元器件密封在充入 SF6 氣體的箱體中，高壓熔斷器安裝在密封的絕緣筒中，與外部環境完全隔絕，不受大氣環境污染的影響，密封絕緣筒具有水密性能，當遇到洪水災害時，在配電室浸水的情況下，熔斷器不受影響。

由于氣箱具有全密封、全絕緣的性能特點，因此使其具有全天候工作性能，并且可免維護，減少了用戶的日常維護工作。

可免維護 二十年以上。

體積?。?/p>

進出線柜及組合電器柜的外型尺寸：寬 x 深 x 高 = 1480 x 800 x 1400

操作簡便：

操作機構帶有位置指示器和機械聯鎖裝置，也可以裝設輔助觸點、分閘線圈和電動操作裝置。

安全：

ZKRVAC充氣柜產品具有可靠的機械聯鎖裝置，可滿足產品運行檢修的“五防”功能要求。

防止誤合誤分負荷開關、斷路器；

防止帶負荷分合隔離開關

防止帶電掛接地線；

防止帶地線合閘；

防止誤入帶電間隔。

主開關室后下部裝有壓力釋放裝置；當出現電弧故障，氣體壓力達到0.14（±0.02）MPa時，可靠的壓力釋放裝置爆破，保障操作人員的人身安全；

主開關室裝有壓力表，可監視箱體內SF6氣體的壓力，確保開關運行的安全性；

ZKRVAC、ZKRVAC-k充氣柜系引進國外先進技術的充氣柜技術。

RVACH環網柜采用三工位SF6開關作為開斷裝置，負荷開關可開斷額定電流，組合電器和斷路器單元可開斷短路電流。RVACH開關柜，設計結構簡單，操作靈活，聯鎖安全可靠。單體式模塊化設計，組合方便自由，在要求嚴謹的開關設備中突顯其輕便靈活的特色。RVACH開關柜采用最新的傳感技術和保護繼電器，使其能適用于配電自動化的既緊湊有可擴展的要求苛刻的場合，如醫院、機場、鐵路等，并為不同的應用場合提供了遠期技術方案。安全、方便和環保是我們產品開發一直以來的導向。

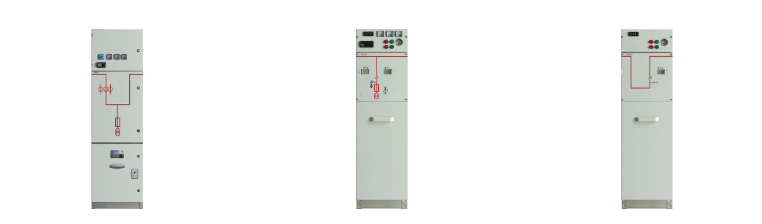

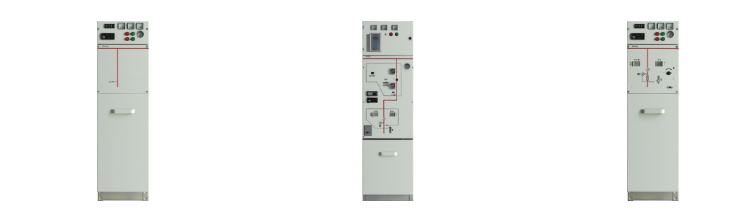

ZKRVAC明細柜：

Zk-RVAC-M（計量柜）、Zk-RVAC-PT（壓變柜）、Zk-RVAC-S(L)（母聯柜）、Zk-RVAC-B(A)（電纜進線柜）、Zk-RVAC-V/CB（斷路器柜）、Zk-RVAC-T（組合電器柜）、Zk-RVAC-K（負荷開關柜）
